DMX RDM RELAISKARTE 3206R-EP6 /3206R-EP16
Diese nur 7 x 7 cm große 2-Kanal DMX Relaiskarte arbeitet an 12V Betriebsspannung und ist in zwei Versionen verfügbar: mit Umschaltkontakten (230V 6A) oder mit EIN-Kontakten (230V 16A).
Eine Startadreßeinstellplatine 3000P befindet sich im Lieferumfang.
Pole
1
Kontakte
UM (N.O./N.C.)
Ohmsche Last
6/16 Ampere
Ausführung
PCB 70mm x 70mm
Speisung
Besonderheit
12V DC
Geräte Einbauformat mit XLR 5-Pol
DMX RDM RELAISKARTE 3202R-H
Für Schaltschrankmontage auf DIN Normtragschiene gibt es die 3202R-EP auch im Tragschienengehäuse. Die Relaiskarte verfügt über 2 Umschaltausgänge hoher Leistung und ein sehr sicheres Schaltverhalten, das durch Oversampling des DMX Steuersignals erreicht wird. Das Modul wird mit 230V betrieben.
Eine Adreßeinstellplatine 3000P befindet sich bei Schaltschrankmodulen NICHT im Lieferumfang und muss bei Bedarf als Zubehör extra bestellt werden
Pole
2
Kontakte
UM (N.O./N.C.)
Ohmsche Last
6 Ampere
Ausführung
Hutschiene DIN Rail 5TE
Speisung
Besonderheit
230V AC
RDM Fast Mode / Exclusive Mode
DMX RELAISKARTE 3204R-H
Für Schaltschrankmontage auf DIN Normtragschiene gibt es die 3204R-H im Tragschienengehäuse. Die Relaiskarte verfügt über 4 Umschaltausgänge hoher Leistung und ein sehr sicheres Schaltverhalten, das durch Oversampling des DMX Steuersignals erreicht wird. Das Modul wird mit 24VDC betrieben.
Eine Adreßeinstellplatine 3000P befindet sich bei Schaltschrankmodulen NICHT im Lieferumfang und muss bei Bedarf als Zubehör extra bestellt werden
Pole
4
Kontakte
UM (N.O./N.C.)
Ohmsche Last
8 Ampere
Ausführung
Hutschiene DIN Rail 5TE
Speisung
Besonderheit
24V DC
Monostabile Ausgänge einstellbar
DMX RELAISKARTE 3204R-HPL
Für Schaltschrankmontage auf DIN Normtragschiene gibt es die 3204R-HPL im Tragschienengehäuse. Die Relaiskarte verfügt über 4 Leistungs-Schalt-Ausgänge (10A resistiv) und ein sehr sicheres Schaltverhalten, das durch Oversampling des DMX Steuersignals erreicht wird. Das Modul wird mit 24VDC betrieben.
Eine Adreßeinstellplatine 3000P befindet sich bei Schaltschrankmodulen NICHT im Lieferumfang und muss bei Bedarf als Zubehör extra bestellt werden
Pole
4
Kontakte
Ein (N.O.)
Ohmsche Last
10 Ampere
Ausführung
Hutschiene DIN Rail 5TE
Speisung
Besonderheit
24V DC
Monostabile Ausgänge einstellbar
DMX RELAISKARTE 3204R-HP
Für Schaltschrankmontage auf DIN Normtragschiene gibt es die 3204R-HP im Tragschienengehäuse. Die Relaiskarte verfügt über 4 Schalt-Ausgänge hoher Leistung (16A resistiv) und ein sehr sicheres Schaltverhalten, das durch Oversampling des DMX Steuersignals erreicht wird. Das Modul wird mit 24VDC betrieben.
Eine Adreßeinstellplatine 3000P befindet sich bei Schaltschrankmodulen NICHT im Lieferumfang und muss bei Bedarf als Zubehör extra bestellt werden
Pole
4
Kontakte
Ein (N.O.)
Ohmsche Last
16 Ampere
Ausführung
Hutschiene DIN Rail 5TE
Speisung
Besonderheit
24V DC
Monostabile Ausgänge einstellbar
DMX RELAISKARTE 3206R-EP
Diese Relaiskarte bietet 6 Umschaltausgänge hoher Leistung und ein sehr sicheres Schaltverhalten, das durch Mehrfach-Oversampling des DMX Steuersignals erreicht wird. Die Platine wird mit 230V betrieben. Eine Adreßeinstellplatine 3000P befindet sich im Lieferumfang.
Pole
6
Kontakte
UM (N.O./N.C.)
Ohmsche Last
10 Ampere
Ausführung
PCB 110mm x 86mm
Speisung
Besonderheit
230V AC
Kompakte Einbauplatine
Für Schaltschrankmontage auf DIN Normtragschiene gibt es die 3206R-H auch im Tragschienengehäuse. Die Relaiskarte verfügt über 6 Umschaltausgänge hoher Leistung und ein sehr sicheres Schaltverhalten, das durch Mehrfach-Oversampling des DMX Steuersignals erreicht wird. Das Modul wird mit 115 bis 230V (autoranging) betrieben.
Eine Adreßeinstellplatine 3000P befindet sich bei Schaltschrankmodulen NICHT im Lieferumfang und muss bei Bedarf als Zubehör extra bestellt werden
Pole
6
Kontakte
UM (N.O./N.C.)
Ohmsche Last
10 Ampere
Ausführung

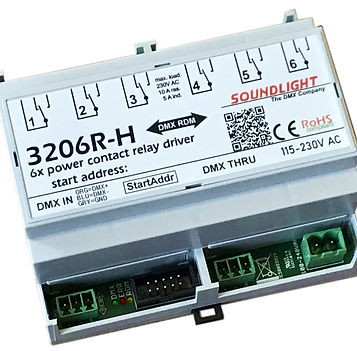

Hutschiene DIN Rail 6TE
Speisung
Besonderheit
115-230V AC
Monostabile Ausgänge einstellbar
DMX RELAISKARTE 3206R-HP

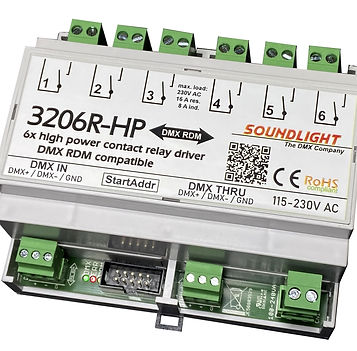

Für Schaltschrankmontage auf DIN Normtragschiene gibt es die 3206R-HP auch im Tragschienengehäuse. Die Relaiskarte verfügt über 6 EIN Schaltausgänge hoher Leistung und ein sehr sicheres Schaltverhalten, das durch Mehrfach-Oversampling des DMX Steuersignals erreicht wird. Das Modul wird mit 115 bis 230V (autoranging) betrieben.
Eine Adreßeinstellplatine 3000P befindet sich bei Schaltschrankmodulen NICHT im Lieferumfang und muss bei Bedarf als Zubehör extra bestellt werden
Pole
6
Kontakte
Ein (N.O.)
Ohmsche Last
16 Ampere
Ausführung
Hutschiene DIN Rail 6TE
Speisung
Besonderheit
115-230V AC
Monostabile Ausgänge einstellbar
DMX RELAIS 3207R-EP
Dies Modell enstpricht in allen Eigenschaften der 3206R, ist aber zusätzlich mit einem Auslösekanal zur Auslösung der Relais bestückt. Damit ist das Modul auch für Gabucki-Anlagen und ähnliche Steuerungen bestens geeignet. Das Modul wird mit 115-230V (widerange) betrieben.
Eine Adreßeinstellplatine 3006P-SD (mit echter Adressrückmeldung!) kann optional angesteckt werden. Sie befindet sich NICHT im Lieferumfang und muss bei Bedarf als Zubehör extra bestellt werden.
Pole
6
Kontakte
UM (N.O./N.C.)
Ohmsche Last
10 Ampere
Ausführung
PCB 110mm x 86mm
Speisung
Besonderheit
115-230V AC
Zusätzlicher Freischalt Kanal
DMX RELAIS 3212R-H RDM
Dies Modell ist neu: mit der 3212R-H entsprechen wir dem Wunsch nach vielen Schaltausgängen für Signalisierung, Effekte und vieles mehr. Das Modul wird mit 24V (Gleichspannung) betrieben und ist damit optimal auch mit SPS und anderen Schaltanlagen kombinierbar.
Eine Adreßeinstellplatine 3000P befindet sich bei Schaltschrankmodulen NICHT im Lieferumfang und muss bei Bedarf als Zubehör extra bestellt werden
Pole
12
Kontakte
Ein (N.O.)
Ohmsche Last
6 Ampere
Ausführung
Hutschiene DIN Rail 5TE
Speisung
Besonderheit
24V DC
Monostabile Ausgänge einstellbar
DMX DEMULTIPLEXER 3221C-EP
Der nur 7 x 7 cm große 2-Kanal Decoder läuft an 12V und stellt als dritten Ausgang einen geschalteten Relaisausgang zur Verfügung. Dabei kann der Schaltausgang entweder auf einem eigenen DMX Kanal betrieben werden oder mit Schaltschwelle 1% auf einen der Demux-Ausgänge gelegt werden. Da die Platine auch 1-10V fähig ist, lassen sich so komfortabel analoge EVG bedienen. Eine Adreßeinstellplatine 3000P befindet sich im Lieferumfang.
Pole
1
Kontakte
Um (N.O./N.C.)
Ohmsche Last
10 Ampere
Ausführung
PCB 70mm x 70mm
Speisung
Besonderheit
24V DC
+2 x 0-10V Demultiplexer Ausgänge
Diese Relaiskarte hat es in sich: 32 Schaltausgänge (Belastbarkeit: max. 230V/10A ohmsche Last) mit Umschaltkontakten warten darauf, von Ihnen bedient zu werden. Der Bolide ist zum Schalten jeglicher Signale geeignet und stellt 32 potenzialfreie Umschaltkontakte zur Verfügung. Über DMX RDM lassen sich vier unterschiedliche Schaltschwellen sowie ein VU-Meter-Modus (Relais schalten sich je nach Ansteuerpegel sukzessive zu) für ein (32 Stufen) oder zwei Ansteuerkanäle (2x 16 Stufen) auswählen.
Die Versorgung erfolgt mit 24V DC, ein passendes Netzteil ist im Lieferumfang der Karte enthalten.
Pole
32
Kontakte
Um (N.O./N.C.)
Ohmsche Last
10 Ampere
Ausführung
PCB 300mm x 145mm
Speisung
Besonderheit
24V DC
Incl. Netzteil 230VAC-24V DC
DMX RELAISKARTE 5202R-EP
Die 5202R ist als Sicherheit-Relaiskarte konzipiert und zeichnet sich durch verschiedene Sicherheitsschaltungen aus: so kann eine Auslösung nur erfolgen, wenn bestimmte -vom Anwender selbst definierbare- Sicherheitsbedingungen erfüllt sind: ein bestimmter Sicherheitspegel ist gesetzt, ein Sicherheittschalter wurde betätigt, bestimmte Sensorbedingungen sind erfüllt. Die 5202R-EP verfügt über 2 Schaltausgänge (Belastbarkeit: max. 230V/10A ohmsche Last) mit Umschaltkontakten.
Die Versorgung erfolgt mit 110/230V AC.
Pole
2
Kontakte
um (N.O./N.C.)
Ohmsche Last
10 Ampere
Ausführung
PCB 300mm x 145mm
Speisung
Besonderheit
110-230V AC
Sicherheits Relais
DMX RDM Relaiskarte
3002R-EP6 Relais mit Umschaltkontakt 230V 6A
3002R-EP16 Relais mit Einschaltkontakt 230V 16A
RDM FEATURES 3002R-EP6/16 RDM Auszug
ZWEI GETRENNTE AUSGANGSRELAIS
Zur Bedienung werden zwei DMX Kanäle belegt. Die Relais schalten, sobald die obere Schaltschwelle überschritten wird, und schalten zurück, sobald die untere Schaltschwelle erreicht wird. Damit ist jederzeit ein sicheres Schaltverhalten garantiert. Jedes Relais bedient einen Umschaltkontakt. Diese lassen sich einfach schalten, und lassen sich, falls die Relais gegenseitig verriegelnd schalten sollen, auch in Reihe schalten (z.B. für Motorsteuerung). So ist sichergestellt, dass jeweils nur ein Ausgang spannungsführend ist.
Standard-Ausgangsverschaltung
Motorsteuerungs-Ausgangsverschaltung
Ausgangsverschaltung mit Vorrangschaltung
SCHALTHYSTERESE
Schalthysterese: Die Relais schalten, sobald die obere Schaltschwelle überschritten wird, und schalten zurück, sobald die untere Schaltschwelle erreicht wird. Damit ist jederzeit ein sicheres Schaltverhalten garantiert. Die gewünschte Schalthysterese kann über die DMX-Personality eingestellt werden.
DMX RDM Relaiskarte
3002R-EP6
3202R-EP6: Relais mit Umschaltkontakt, 230V 6A
3002R-EP16
3202R-EP16: Relais mit Einschaltkontakt, 230V 16A
2 Relais, einzeln schaltend (2 DMX-Kanäle). Einstellbare Schalthysterese wahlweise 50%/51%, 3%/97%, 25%/75%, oder 0%/1% (ideal zum synchronen Schalten von Leuchtstofflampen). Hält die letzte Schaltstellung bei DMX-Datenausfall (DMX HOLD). Einbauplatine ca. 70 x 70 mm, mit abgesetztem Schalterblock. Erforderliche Speisung: 12V DC, ca. 150 mA. Ein 24V-Modell ist auf Anfrage verfügbar.
Die Relaiskarten 3202R-EP sind (ab Ausführung Mk7) DMX RDM kompatibel. Sie können daher sowohl mit Standard DMX als auch mit dem neuen bidirektionalen DMX512 betrieben werden.
-
DMX RELAISKARTE
-
2-Kanal
-
DMX512/1990, DMX512A, ANSI E-20 DMX RDM
-
2 Schaltausgänge
-
Modell 3202R-EP6: Relais mit Umschaltkontakt, 230V 6A ohmsche Last
-
Modell 3202R-EP16: Relais mit Einschaltkontakt, 230V 16A ohmsche Last
-
Speisung: 12V DC, ca. 150mA
-
Abmessungen: 70mm x 70mm
Relaiskarten sind auf Anfrage als Sonderausführung auch für eine Speisespannung von 24V erhältlich.
NEUE FEATURES Mk 7.7:
Die Relaiskarte 3202R-EP ist jetzt mit folgenden Zusatzmodi ausgestattet:
-
FAST-MODUS: Relais schalten schneller, um damit auch Effekte schalten zu können.
Als Default ist der SLOW Mode (hohe Störsicherheit) voreingestellt. -
-
EXCLUSIV-MODUS: Die Relais schalten exklusiv, d.h., entweder Relais 1 oder Relais 2, aber nicht beide
-
-
MONOSTABILER MODUS: Sie können für jedes Relais eine individuelle Einschaltdauer eingeben.
-
QUIET IDENTIFY: Bei Identify schalten nicht die Relais, sondern nur die Anzeigen
Als Default ist der "LOUD MODE" voreingestellt. -
-
SUB-DEVICES: Bei Betrieb im Sub-Device-Modus kann für jedes Relais eine eigene Startadresse (001...512) vergeben werden
DMX RDM RELAISKARTE
3202R-H
RDM FEATURES 3202R-H RDM Auszug
ZWEI GETRENNTE AUSGANGSRELAIS
Zur Bedienung werden zwei DMX Kanäle belegt. Die Relais schalten, sobald die obere Schaltschwelle überschritten wird, und schalten zurück, sobald die untere Schaltschwelle erreicht wird. Damit ist jederzeit ein sicheres Schaltverhalten garantiert. Jedes Relais bedient einen Umschaltkontakt. Diese lassen sich einfach schalten, und lassen sich, falls die Relais gegenseitig verriegelnd schalten sollen, auch in Reihe schalten (z.B. für Motorsteuerung). So ist sichergestellt, dass jeweils nur ein Ausgang spannungsführend ist.
Standard-Ausgangsverschaltung
Motorsteuerungs-Ausgangsverschaltung
Ausgangsverschaltung mit Vorrangschaltung
SCHALTHYSTERESE
Schalthysterese: Die Relais schalten, sobald die obere Schaltschwelle überschritten wird, und schalten zurück, sobald die untere Schaltschwelle erreicht wird. Damit ist jederzeit ein sicheres Schaltverhalten garantiert. Die gewünschte Schalthysterese kann über die DMX-Personality eingestellt werden.
LOCK STATE
Wichtige Einstellungen lassen sich passwortgeschützt sichern.
PIN CHANGE
Den PIN-Code für den Zugriff können Sie frei festlegen.
VERSORGUNGSSPANNUNG
Der Spannungssensor dient zur Überwachung der Betriebsspannung. Er verfügt gleichzeitig über die Möglichkeit des (rückstellbaren) Langzeit-Monitorings (Min/Max)
BETRIEBSTEMPERATUR
Nützlich bei Schaltschrank-Anwendungen: Die Betriebstemperatur lässt sich jederzeit über DMX RDM auslesen.
DMX RDM RELAISKARTE
3202R-H
Für Einbauten in Schaltschränke hat sich die Montage auf DIN-Hutschienen als Montagestandard etabliert. Da mehr und mehr DMX-fähige Geräte bauseits montiert werden, haben wir unsere erfolgreiche Relaiskarte 3202R nunmehr ebenfalls als Hutschienen-Modul herausgebracht.
Durch die hohe Belastbarkeit der Relaiskontakte (230V max. 10A ohmsche Last) ist die 3202R-H für alle denkbaren Schaltaufgaben geeignet. Durch die Kombination zweier unabhängiger Kreise lassen sich auch Funktionen wie Wechselschaltung, Motorsteuerung (ein/aus und auf/ab) u.a.m. realisieren.
Im Gegensatz zur Anwendung auf der Bühne oder im Entertainment-Bereich werden haustechnische Einrichtungen meist permanent konfiguriert. Die 3202R-H verzichtet auf eine Einstellung mittels Startadress-Schaltern oder eine Konfiguration durch Jumper. Alle Einstellungen sind elektronisch programmierbar und werden im Modul permanent gespeichert. Eine Änderung ist durch Überprogrammieren dennoch jederzeit möglich. Zu den konfigurierbaren Parametern gehören: - die DMX-Startadresse - oberer und unterer Schaltpunkt - die Kanalzuordnung - HOLD-Modus
Um die Relaiskarte 3202R-H zu konfigurieren, stehen die Universal-Programmieradapter 3000P, 3003P, 3005P und 3006P zur Verfügung, die auch zur Konfiguration anderer SOUNDLIGHT Hutschienenmodule eingesetzt werden können. Diese Adapter sind NICHT im Lieferumfang enthalten, bitte daher also getrennt bestellen!
-
DMX RELAISKARTE
-
2-Kanal
-
DMX512/1990, DIN 56930-2, DMX512-A
-
2 Schaltausgänge 230V typ. 8A ohmsche Last
-
4 Schaltschwellen auswählbar
-
Exklusiv-Schaltmodus wählbar*
-
Monostabiler Modus wählbar*
-
Speisung: 230V AC, ca. 3W
-
Abmessungen: DIN rail, ca. 5TE
DMX RELAISKARTE
3204R-H
RDM FEATURES 3204R-H RDM Auszug
AUSGANGSKONTAKTE
Zur Bedienung werden vier DMX Kanäle belegt. Die Relais schalten, sobald die obere Schaltschwelle überschritten wird, und schalten zurück, sobald die untere Schaltschwelle erreicht wird. Damit ist jederzeit ein sicheres Schaltverhalten garantiert. Jedes Relais bedient einen Umschaltkontakt. Diese lassen sich einfach schalten, und lassen sich, falls die Relais gegenseitig verriegelnd schalten sollen, auch in Reihe schalten (z.B. für Motorsteuerung). So ist sichergestellt, dass jeweils nur ein Ausgang spannungsführend ist.
Standard-Ausgangsverschaltung
Motorsteuerung
Vorrangschaltung
SCHALTHYSTERESE
Schalthysterese: Die Relais schalten, sobald die obere Schaltschwelle überschritten wird, und schalten zurück, sobald die untere Schaltschwelle erreicht wird. Damit ist jederzeit ein sicheres Schaltverhalten garantiert. Die gewünschte Schalthysterese kann über die DMX-Personality eingestellt werden.
LOCK STATE
Wichtige Einstellungen lassen sich passwortgeschützt sichern.
PIN CHANGE
Den PIN-Code für den Zugriff können Sie frei festlegen.
BETRIEBSTEMPERATUR
Nützlich bei Schaltschrank-Anwendungen: Die Betriebstemperatur lässt sich jederzeit über DMX RDM auslesen.
DMX RELAISKARTE
3204R-H
Für Einbauten in Schaltschränke hat sich die Montage auf DIN-Hutschienen als Montagestandard etabliert. Da mehr und mehr DMX-fähige Geräte bauseits montiert werden, haben wir unsere erfolgreiche Relaiskarte 3204R nunmehr ebenfalls als Hutschienen-Modul herausgebracht.
Durch die hohe Belastbarkeit der Relaiskontakte (230V max. 10A ohmsche Last) ist die 3204R-H für alle denkbaren Schaltaufgaben geeignet. Durch die Kombination zweier unabhängiger Kreise lassen sich auch Funktionen wie Wechselschaltung, Motorsteuerung (ein/aus und auf/ab) u.a.m. realisieren.
Im Gegensatz zur Anwendung auf der Bühne oder im Entertainment-Bereich werden haustechnische Einrichtungen meist permanent konfiguriert. Die 3204R-H verzichtet auf eine Einstellung mittels Startadress-Schaltern oder eine Konfiguration durch Jumper. Alle Einstellungen sind elektronisch programmierbar und werden im Modul permanent gespeichert. Eine Änderung ist durch Überprogrammieren dennoch jederzeit möglich. Zu den konfigurierbaren Parametern gehören: - die DMX-Startadresse - oberer und unterer Schaltpunkt - die Kanalzuordnung - HOLD-Modus
Um die Relaiskarte 3204R-H zu konfigurieren, stehen die Universal-Programmieradapter 3000P, 3003P, 3005P und 3006P zur Verfügung, die auch zur Konfiguration anderer SOUNDLIGHT Hutschienenmodule eingesetzt werden können. Diese Adapter sind NICHT im Lieferumfang enthalten, bitte daher also getrennt bestellen!
-
DMX RELAISKARTE
-
4-Kanal
-
DMX512/1990, DIN 56930-2, DMX512-A
-
4 Schaltausgänge 230V max. 10A ohmsche Last
-
4 Schaltschwellen auswählbar
-
Exklusiv-Schaltmodus wählbar*
-
Monostabiler Modus wählbar*
-
Speisung: 24,0V DC ca. 100mA**
-
Abmessungen: DIN rail, ca. 5TE
DMX RELAISKARTE
3204R-HPL
RDM FEATURES 3204R-HPL RDM Auszug
AUSGANGSKONTAKTE
Zur Bedienung werden vier DMX Kanäle belegt. Die Relais schalten, sobald die obere Schaltschwelle überschritten wird, und schalten zurück, sobald die untere Schaltschwelle erreicht wird. Damit ist jederzeit ein sicheres Schaltverhalten garantiert. Jedes Relais bedient einen Umschaltkontakt. Diese lassen sich einfach schalten, und lassen sich, falls die Relais gegenseitig verriegelnd schalten sollen, auch in Reihe schalten (z.B. für Motorsteuerung). So ist sichergestellt, dass jeweils nur ein Ausgang spannungsführend ist.
Standard-Ausgangsverschaltung
Motorsteuerung
Vorrangschaltung
SCHALTHYSTERESE
Schalthysterese: Die Relais schalten, sobald die obere Schaltschwelle überschritten wird, und schalten zurück, sobald die untere Schaltschwelle erreicht wird. Damit ist jederzeit ein sicheres Schaltverhalten garantiert. Die gewünschte Schalthysterese kann über die DMX-Personality eingestellt werden.
LOCK STATE
Wichtige Einstellungen lassen sich passwortgeschützt sichern.
PIN CHANGE
Den PIN-Code für den Zugriff können Sie frei festlegen.
BETRIEBSTEMPERATUR
Nützlich bei Schaltschrank-Anwendungen: Die Betriebstemperatur lässt sich jederzeit über DMX RDM auslesen.
DMX RELAISKARTE
3204R-HPL
Für Einbauten in Schaltschränke hat sich die Montage auf DIN-Hutschienen als Montagestandard etabliert. Da mehr und mehr DMX-fähige Geräte bauseits montiert werden, haben wir unsere erfolgreiche Relaiskarte 3204R nunmehr ebenfalls als Hutschienen-Modul herausgebracht.
Durch die hohe Belastbarkeit der Relaiskontakte (230V max. 10A ohmsche Last) ist die 3204R-HPL für alle denkbaren kostengünstigen Standard-Schaltaufgaben bestens geeignet.
Im Gegensatz zur Anwendung auf der Bühne oder im Entertainment-Bereich werden haustechnische Einrichtungen meist permanent konfiguriert. Die 3204R-HPL verzichtet auf eine Einstellung mittels Startadress-Schaltern oder eine Konfiguration durch Jumper. Alle Einstellungen sind elektronisch programmierbar und werden im Modul permanent gespeichert. Eine Änderung ist durch Überprogrammieren dennoch jederzeit möglich. Zu den konfigurierbaren Parametern gehören: - die DMX-Startadresse - oberer und unterer Schaltpunkt - die Kanalzuordnung - HOLD-Modus
Um die Relaiskarte 3204R-HPL zu konfigurieren, stehen die Universal-Programmieradapter 3000P, 3003P, 3005P und 3006P zur Verfügung, die auch zur Konfiguration anderer SOUNDLIGHT Hutschienenmodule eingesetzt werden können. Diese Adapter sind NICHT im Lieferumfang enthalten, bitte daher also getrennt bestellen!
-
DMX RELAISKARTE
-
4-Kanal
-
DMX512/1990, DIN 56930-2, DMX512-A
-
4 Schaltausgänge 230V max. 10A ohmsche Last
-
4 Schaltschwellen auswählbar
-
Exklusiv-Schaltmodus wählbar*
-
Monostabiler Modus wählbar*
-
Speisung: 24,0V DC ca. 100mA**
-
Abmessungen: DIN rail, ca. 5TE
DMX RELAISKARTE
3204R-HP
RDM FEATURES 3204R-HP RDM Auszug
AUSGANGSKONTAKTE
Zur Bedienung werden vier DMX Kanäle belegt. Die Relais schalten, sobald die obere Schaltschwelle überschritten wird, und schalten zurück, sobald die untere Schaltschwelle erreicht wird. Damit ist jederzeit ein sicheres Schaltverhalten garantiert. Jedes Relais bedient einen Umschaltkontakt. Diese lassen sich einfach schalten, und lassen sich, falls die Relais gegenseitig verriegelnd schalten sollen, auch in Reihe schalten (z.B. für Motorsteuerung). So ist sichergestellt, dass jeweils nur ein Ausgang spannungsführend ist.
Standard-Ausgangsverschaltung
Motorsteuerung
Vorrangschaltung
SCHALTHYSTERESE
Schalthysterese: Die Relais schalten, sobald die obere Schaltschwelle überschritten wird, und schalten zurück, sobald die untere Schaltschwelle erreicht wird. Damit ist jederzeit ein sicheres Schaltverhalten garantiert. Die gewünschte Schalthysterese kann über die DMX-Personality eingestellt werden.
LOCK STATE
Wichtige Einstellungen lassen sich passwortgeschützt sichern.
PIN CHANGE
Den PIN-Code für den Zugriff können Sie frei festlegen.
BETRIEBSTEMPERATUR
Nützlich bei Schaltschrank-Anwendungen: Die Betriebstemperatur lässt sich jederzeit über DMX RDM auslesen.
DMX RELAISKARTE
3204R-HP
Für Einbauten in Schaltschränke hat sich die Montage auf DIN-Hutschienen als Montagestandard etabliert. Da mehr und mehr DMX-fähige Geräte bauseits montiert werden, haben wir unsere erfolgreiche Relaiskarte 3204R nunmehr ebenfalls als Hutschienen-Modul herausgebracht.
Durch die hohe Belastbarkeit der Relaiskontakte (230V max. 16A ohmsche Last) ist die 3204R-HP für alle denkbaren Schaltaufgaben geeignet.
Im Gegensatz zur Anwendung auf der Bühne oder im Entertainment-Bereich werden haustechnische Einrichtungen meist permanent konfiguriert. Die 3204R-HP verzichtet auf eine Einstellung mittels Startadress-Schaltern oder eine Konfiguration durch Jumper. Alle Einstellungen sind elektronisch programmierbar und werden im Modul permanent gespeichert.
Eine Änderung ist durch Überprogrammieren dennoch jederzeit möglich. Zu den konfigurierbaren Parametern gehören: - die DMX-Startadresse - oberer und unterer Schaltpunkt - die Kanalzuordnung - HOLD-Modus
Um die Relaiskarte 3204R-HP zu konfigurieren, stehen die Universal-Programmieradapter 3000P, 3003P, 3005P und 3006P zur Verfügung, die auch zur Konfiguration anderer SOUNDLIGHT Hutschienenmodule eingesetzt werden können. Diese Adapter sind NICHT im Lieferumfang enthalten, bitte daher also getrennt bestellen!
-
DMX RELAISKARTE
-
4-Kanal
-
DMX512/1990, DIN 56930-2, DMX512-A
-
4 Schaltausgänge 230V 16A ohmsche Last
-
4 Schaltschwellen auswählbar
-
Exklusiv-Schaltmodus wählbar*
-
Monostabiler Modus wählbar*
-
Speisung: 24,0V DC ca. 100mA**
-
Abmessungen: DIN rail, ca. 5TE
DMX RELAISKARTE
3206R-EP
RDM FEATURES 3206R-EP RDM Auszug
RDM SUBDEVICES
Die RDM-Eigenschaften sind über jeden RDM Controller abrufbar. Die 3206R-H kann elektrisch in Sub-Devices unterteilt werden. So kann jedes Relais seine eigene DMX Adresse bekommen. Zudem ist jedes Relais einzeln in seiner Arbeitsweise (bistabil, monostabil, Einstellung der Impulszeit etc.) konfigurierbar.
LOCK STATE
Wichtige Einstellungen lassen sich passwortgeschützt sichern.
PIN CHANGE
Den PIN-Code für den Zugriff können Sie frei festlegen.
BETRIEBSTEMPERATUR
Nützlich bei Schaltschrank-Anwendungen: Die Betriebstemperatur lässt sich jederzeit über DMX RDM auslesen.
VERSORGUNGSSPANNUNG
Der Spannungssensor dient zur Überwachung der Betriebsspannung. Er verfügt gleichzeitig über die Möglichkeit des (rückstellbaren) Langzeit-Monitorings (Min/Max).
DMX RELAISKARTE
3206R-EP
Sind gleich mehrere Hochlast-Verbraucher zu schalten, dann ist möglicherweise die 3206R-EP Ihr Favorit. Die kompakte Karte glänzt mit einer Schaltleistung von 6x 230V 10A ohmscher Last, und das unabhängig voneinder auf 6 Ausgängen mit je einem Umschaltkontakt.
Die 3206R-EP ist optimal für Schaltanlagen geeignet. Ihr besonderer Vorzug: die schnelle Montage und der schnelle Anschluss dank WAGO Schnellfederklemmen. Federklemmen haben übrigens eine deutlich höhere Strombelastbarkeit als Schraubklemmen, denn durch die größere Kontaktfläche ergeben sich kleinere Übergangswiderstände. Federklemmen lösen sich auch nicht, wie man es Schraubklemmen gelegentlich nachsagt. Und sie sind viel schneller zu verkabeln: Klemme aufdrücken, Draht hineinstecken, Klemme loslassen. Fertig.
Die Funktion der Relaiskarte wird über DIP-Schalter oder über DMX RDM festgelegt und permanent auf der Karte gespeichert; es ist also auch ein Betrieb ohne angeschlossenes DMX Startadressboard möglich. Das Schaltverhalten ist auf vier Einstellungen programmierbar:
Hysterese 1: 50% / 51%
Hysterese 2: 25% / 75%
Hysterese 3: 3% / 97%
Hysterese 4: 0% / 1%
Zur Verwendung in Schaltanlagen ist die 3206R-EP zudem mit einem Oversampling-Modus ausgestattet, der ein präzises Schalten durch mehrfache Protokollauswertung sicherstellt.
-
DMX RELAISKARTE
-
6-Kanal
-
DMX512/1990, DIN 56930-2, DMX512-A
-
6 Schaltausgänge
-
Relais mit Umschaltkontakt, 230V 10A ohmsche Last
-
4 DMX Personalities
-
Speisung: 230V AC, ca. 4,5W
-
Abmessungen: Einbauplatine, ca. 110 x 86mm
DMX RELAISKARTE
3206R-H
RDM FEATURES 3206R-H RDM Auszug
RDM SUBDEVICES
Die RDM-Eigenschaften sind über jeden RDM Controller abrufbar. Die 3206R-H kann elektrisch in Sub-Devices unterteilt werden. So kann jedes Relais seine eigene DMX Adresse bekommen. Zudem ist jedes Relais einzeln in seiner Arbeitsweise (bistabil, monostabil, Einstellung der Impulszeit etc.) konfigurierbar.
LOCK STATE
Wichtige Einstellungen lassen sich passwortgeschützt sichern.
PIN CHANGE
Den PIN-Code für den Zugriff können Sie frei festlegen.
BETRIEBSTEMPERATUR
Nützlich bei Schaltschrank-Anwendungen: Die Betriebstemperatur lässt sich jederzeit über DMX RDM auslesen.
VERSORGUNGSSPANNUNG
Der Spannungssensor dient zur Überwachung der Betriebsspannung. Er verfügt gleichzeitig über die Möglichkeit des (rückstellbaren) Langzeit-Monitorings (Min/Max).
DMX RELAISKARTE
3206R-H
Sind gleich mehrere Verbraucher zu schalten, dann ist möglicherweise die 3206R-H RDM Ihr Favorit. Die kompakte Karte glänzt mit einer Schaltleistung von 6x 230V 10A ohmscher Last, und das unabhängig voneinder auf 6 Ausgängen mit je einem Umschaltkontakt.
Die 3206R-H RDM ist optimal für Schaltanlagen geeignet. Ihr besonderer Vorzug: die schnelle Montage und der schnelle Anschluss dank WAGO Schnellfederklemmen. Federklemmen haben übrigens eine deutlich höhere Strombelastbarkeit als Schraubklemmen, denn durch die größere Kontaktfläche ergeben sich kleinere Übergangswiderstände. Federklemmen lösen sich auch nicht, wie man es Schraubklemmen gelegentlich nachsagt. Und sie sind viel schneller zu verkabeln: Klemme aufdrücken, Draht hineinstecken, Klemme loslassen. Fertig.
Die Funktion der Relaiskarte wird über DIP-Schalter oder über DMX RDM festgelegt und permanent auf der Karte gespeichert; es ist also auch ein Betrieb ohne angeschlossenes DMX Startadressboard möglich. Das Schaltverhalten ist auf vier Einstellungen programmierbar:
Hysterese 1: 50% / 51%
Hysterese 2: 25% / 75%
Hysterese 3: 3% / 97%
Hysterese 4: 0% / 1%
Zur Verwendung in Schaltanlagen ist die 3206R-EP RDM zudem mit einem Oversampling-Modus ausgestattet, der ein präzises Schalten durch mehrfache Protokollauswertung sicherstellt.
-
DMX RELAISKARTE RDM
-
6-Kanal
-
DMX512/1990, DIN 56930-2, DMX512-A, ANSI E1-20 DMX RDM
-
6 Schaltausgänge
-
Relais mit Umschaltkontakt, 230V 10A ohmsche Last
-
DMX RDM V1.0 kompatibel
-
4 DMX Personalities
-
Speisung: 115-230V AC 50/60Hz, ca. 3,5W
-
Abmessungen: DIN rail, 6 TE
-
Alle Anschlussstecker im Lieferumfang enthalten
DMX RELAISKARTE
3206R-HP
RDM FEATURES 3206R-HP RDM Auszug
RDM SUBDEVICES
Die RDM-Eigenschaften sind über jeden RDM Controller abrufbar. Die 3206R-H kann elektrisch in Sub-Devices unterteilt werden. So kann jedes Relais seine eigene DMX Adresse bekommen. Zudem ist jedes Relais einzeln in seiner Arbeitsweise (bistabil, monostabil, Einstellung der Impulszeit etc.) konfigurierbar.
LOCK STATE
Wichtige Einstellungen lassen sich passwortgeschützt sichern.
PIN CHANGE
Den PIN-Code für den Zugriff können Sie frei festlegen.
BETRIEBSTEMPERATUR
Nützlich bei Schaltschrank-Anwendungen: Die Betriebstemperatur lässt sich jederzeit über DMX RDM auslesen.
VERSORGUNGSSPANNUNG
Der Spannungssensor dient zur Überwachung der Betriebsspannung. Er verfügt gleichzeitig über die Möglichkeit des (rückstellbaren) Langzeit-Monitorings (Min/Max).
DMX RELAISKARTE
3206R-HP
Sind gleich mehrere Hochlast-Verbraucher zu schalten, dann ist möglicherweise die 3206R-HP RDM Ihr Favorit. Die kompakte Karte glänzt mit einer Schaltleistung von 6x 230V 16A ohmscher Last, und das unabhängig voneinder auf 6 Ausgängen mit je einem Einschaltkontakt.
Die 3206R-HP RDM ist optimal für Schaltanlagen geeignet. Ihr besonderer Vorzug: die schnelle Montage und der schnelle Anschluss dank WAGO Schnellfederklemmen. Federklemmen haben übrigens eine deutlich höhere Strombelastbarkeit als Schraubklemmen, denn durch die größere Kontaktfläche ergeben sich kleinere Übergangswiderstände. Federklemmen lösen sich auch nicht, wie man es Schraubklemmen gelegentlich nachsagt. Und sie sind viel schneller zu verkabeln: Klemme aufdrücken, Draht hineinstecken, Klemme loslassen. Fertig.
Die Funktion der Relaiskarte wird über DIP-Schalter oder über DMX RDM festgelegt und permanent auf der Karte gespeichert; es ist also auch ein Betrieb ohne angeschlossenes DMX Startadressboard möglich. Das Schaltverhalten ist auf vier Einstellungen programmierbar:
Hysterese 1: 50% / 51%
Hysterese 2: 25% / 75%
Hysterese 3: 3% / 97%
Hysterese 4: 0% / 1%
Zur Verwendung in Schaltanlagen ist die 3206R-HP RDM zudem mit einem Oversampling-Modus ausgestattet, der ein präzises Schalten durch mehrfache Protokollauswertung sicherstellt.
-
DMX RELAISKARTE RDM
-
6-Kanal
-
DMX512/1990, DIN 56930-2, DMX512-A, ANSI E1-20 DMX RDM
-
6 Schaltausgänge
-
Relais mit Einchaltkontakt, 230V 16A ohmsche Last
-
DMX RDM V1.0 kompatibel
-
4 DMX Personalities
-
Speisung: 115-230V AC, ca. 4,5W
-
Abmessungen: DIN rail, ca.6,5TE
-
Ausführung mit Hi-Inrush-Relais (80A Inrush Current) und steckbaren Klemmen
DMX RELAISKARTE
3207R-EP
RDM FEATURES 3207R-EP RDM Auszug
RDM SUBDEVICES
Die RDM-Eigenschaften sind über jeden RDM Controller abrufbar. Die 3206R-H kann elektrisch in Sub-Devices unterteilt werden. So kann jedes Relais seine eigene DMX Adresse bekommen. Zudem ist jedes Relais einzeln in seiner Arbeitsweise (bistabil, monostabil, Einstellung der Impulszeit etc.) konfigurierbar.
LOCK STATE
Wichtige Einstellungen lassen sich passwortgeschützt sichern.
PIN CHANGE
Den PIN-Code für den Zugriff können Sie frei festlegen.
BETRIEBSTEMPERATUR
Nützlich bei Schaltschrank-Anwendungen: Die Betriebstemperatur lässt sich jederzeit über DMX RDM auslesen.
VERSORGUNGSSPANNUNG
Der Spannungssensor dient zur Überwachung der Betriebsspannung. Er verfügt gleichzeitig über die Möglichkeit des (rückstellbaren) Langzeit-Monitorings (Min/Max).
DMX RELAISKARTE
3207R-EP
Sind gleich mehrere Verbraucher zu schalten, dann ist möglicherweise die 3207R-EP RDM Ihr Favorit. Die kompakte Karte glänzt mit einer Schaltleistung von 6x 230V 10A ohmscher Last, und das unabhängig voneinder auf 6 Ausgängen mit je einem Umschaltkontakt. Zusätzlich hat sie einen Triggerkanal, mit dem sich alle Ausgänge entriegeln und gemeinsam auslösen lassen können.
Die 3207R-EP RDM ist optimal für Schaltanlagen geeignet. Ihr besonderer Vorzug: die schnelle Montage und der schnelle Anschluss dank WAGO Schnellfederklemmen. Federklemmen haben übrigens eine deutlich höhere Strombelastbarkeit als Schraubklemmen, denn durch die größere Kontaktfläche ergeben sich kleinere Übergangswiderstände. Federklemmen lösen sich auch nicht, wie man es Schraubklemmen gelegentlich nachsagt. Und sie sind viel schneller zu verkabeln: Klemme aufdrücken, Draht hineinstecken, Klemme loslassen. Fertig.
Die Funktion der Relaiskarte wird über ein Startadressboard 3006P-SD oder über DMX RDM festgelegt und permanent auf der Karte gespeichert; es ist also auch ein Betrieb ohne angeschlossenes DMX Startadressboard möglich. Das Schaltverhalten ist auf vier Einstellungen programmierbar:
Hysterese 1: 50% / 51%
Hysterese 2: 25% / 75%
Hysterese 3: 3% / 97%
Hysterese 4: 0% / 1%
Zur Verwendung in Schaltanlagen ist die 3207R-EP RDM zudem mit einem Oversampling-Modus ausgestattet, der ein präzises Schalten durch mehrfache Protokollauswertung sicherstellt. Das Relaismodul läßt sich per RDM; in den Subdevice Modus versetzen - so kann jeder Ausgang seine eigene DMX Adresse erhalten. Bei mehreren Modulen kann dann auch der Auslöse-/Sicherheitskanal auf jeweils dieselbe DMX Adresse programmiert werden. So läßt sich auch eine grosse Anlage mit "nur einem Knopf" steuern - z.B. Gabucki-Systeme.
-
DMX RELAISKARTE RDM
-
6-Kanal
-
DMX512/1990, DIN 56930-2, DMX512-A, ANSI E1-20 DMX RDM
-
6 Schaltausgänge
-
1 Sicherheitskanal
-
Relais mit Umschaltkontakt, 230V 10A ohmsche Last
-
DMX RDM V1.0 kompatibel
-
4 DMX Personalities
-
Speisung: 230V AC, ca. 3,5W
-
Abmessungen: DIN rail, ca.6,5TE
DMX RELAISKARTE
3212R-H
RDM FEATURES 3212R-H RDM Auszug
AUSGANGSKONTAKTE
Zur Bedienung werden 12 DMX Kanäle belegt. Die Relais schalten, sobald die obere Schaltschwelle überschritten wird, und schalten zurück, sobald die untere Schaltschwelle erreicht wird. Damit ist jederzeit ein sicheres Schaltverhalten garantiert. Jedes Relais bedient einen Einschaltkontakt. Diese lassen sich einfach schalten, und lassen sich, falls die Relais gegenseitig verriegelnd schalten sollen, auch in Reihe schalten (z.B. für Motorsteuerung). So ist sichergestellt, dass jeweils nur ein Ausgang spannungsführend ist.
SCHALTHYSTERESE
Die Relais schalten, sobald die obere Schaltschwelle überschritten wird, und schalten zurück, sobald die untere Schaltschwelle erreicht wird. Damit ist jederzeit ein sicheres Schaltverhalten garantiert. Die gewünschte Schalthysterese kann über die Ausgangskurve eingestellt werden. Das Ansprechverhalten (und damit die Störunterdrückung) ist ebenfalls einstellbar: die Funktion Output Response bietet drei mögliche Einstellungen.
RELAIS-ORGANISATION
Die Relais können als 12 Einzel-Relais, als zwei synchron schaltende 6er Blöcke (davon einer auf Wunsch invertiert konfigurierbar), oder als mit zunehmendem Pegel sukzessive schaltende Ausgänge konfiguriert werden (sog. VU-Meter Modus). Hier stehen dann 2 "Stereo"-VU-Meter mit je 6 Ausgängen zur Verfügung. Im Bit-Modus sind die 12 Relais jeweils einem Datenbit im Eingansssignal direkt zugeordnet.
BETRIEBSSPANNUNG
Nützlich bei Schaltschrank-Anwendungen: Die Betriebsspanung lässt sich jederzeit über DMX RDM auslesen.
DMX RELAISKARTE
3212R-H
Für Einbauten in Schaltschränke hat sich die Montage auf DIN-Hutschienen als Montagestandard etabliert. Da mehr und mehr DMX-fähige Geräte bauseits montiert werden, haben wir unsere erfolgreiche Relaiskarte 3212R-H ebenfalls als Hutschienen-Modul herausgebracht.
Durch die Vielzahl der Relaiskontakte (230V max. 6A ohmsche Last) ist die 3212R-H für alle denkbaren Schaltaufgaben, inesondere aber für Signalisierung, Steuerung von Effekten etc. geeignet. Durch die Kombination zweier unabhängiger Ausgangskreise lassen sich auch komplexe Funktionen realisieren.
Im Gegensatz zur Anwendung auf der Bühne oder im Entertainment-Bereich werden haustechnische Einrichtungen meist permanent konfiguriert.
Die 3212R-H verzichtet auf eine Einstellung mittels Startadress-Schaltern oder eine Konfiguration durch Jumper. Alle Einstellungen sind elektronisch programmierbar und werden im Modul permanent gespeichert. Eine Änderung ist durch Überprogrammieren dennoch jederzeit möglich. Zu den konfigurierbaren Parametern gehören: - die DMX-Startadresse - oberer und unterer Schaltpunkt - die Kanalzuordnung - HOLD-Modus
Die Relaiskarte 3212R-H können Sie sehr eifach über die DMX-Leitung konfigurieren, ein geeigneter DMX RDM kompatibler Controller reicht dazu aus. Ausserdem steht der Universal-Programmieradapter 3000P zur Verfügung, der auch zur Konfiguration anderer SOUNDLIGHT Hutschienenmodule eingesetzt werden kann. Dieser Adapter ist NICHT im Lieferumfang enthalten, bitte daher also getrennt bestellen!
-
DMX RELAISKARTE
-
12-Kanal
-
DMX512/1990, DIN 56930-2, DMX512-A
-
12 Schaltausgänge 230V 6A ohmsche Last(max. 16A pro Block)
-
4 Schaltschwellen auswählbar
-
Schaltgeschwindigkeit wählbar*
-
Speisung: 24,0V DC ca. 120mA**
-
Abmessungen: DIN rail, ca. 5TE
DMX RELAISKARTE
3232-EP
RDM FEATURES 3232R-EP RDM Auszug
SCHALTHYSTERESE
Bei der 3232R-EP stehen insgesamt 6 Personalities zur Verfügung. Alle Ausgänge können sowohl im Einzelkanal-Modus, mit unterschiedlichen Schaltschwellen, als auch im VU-Meter-Modus (Relais schalten pegelabhängig in Folge durch) betrieben werden.
BETRIEBSSPANNUNG
Nützlich bei Schaltschrank-Anwendungen: Die Betriebsspannung lässt sich jederzeit über DMX RDM auslesen.
BETRIEBSTEMPERATUR
Nützlich bei Schaltschrank-Anwendungen: Die Betriebstemperatur lässt sich jederzeit über DMX RDM auslesen.
DMX RELAISKARTE
3232R-EP
Viele Anwendungen erfordern ein Schalten von mehr als nur ein, zwei Ausgängen per DMX. Dafür ist unsere 32-Kanal Relaiskarte genau richtig. 32 einzeln ansprechbare Relais können Kleinspannung oder Netzspannung, Gleich- oder Wechselstrom in beliebiger Zuordnung schalten.
Die hohe, maximal zulässige Kontaktbelastung (10 Ampere bei 230V und ohmscher Last) läßt auch das Schalten von Hochleistungsverbrauchern zu.
Im Gegensatz zu Anwendungen im Bühnenbereich ist bei Festinstallationen eine ständige Adresseinstellmöglichkeit weder erforderlich noch erwünscht. Die Karte kann daher auch schalterlos betrieben werden. Alle Einstellungen werden dann per EEPROM elektronisch gespeichert.
Die einstellbaren Parameter sind die DMX Startadresse, und der HOLD-Modus. Über DMX RDM lassen sich unterschiedliche Schaltschwellen sowie ein VU-Meter-Modus (Relais schalten sich je nach Ansteuerpegel sukzessive zu) für ein (32 Stufen) oder zwei Ansteuerkanäle (2x 16 Stufen) auswählen.
Um die Relaiskarte 3232R-EP zu konfigurieren, kann der im Lieferumfang enthaltene Programmieradapter 3000P verwendet werden. Alternativ steht eine Adresskarte 3003P mit Display, oder eine Adresskarte 3005P mit LCD zur Verfügung. Ebenso ist natürlich die Konfiguration auch remote über DMX RDM möglich.
-
DMX RELAISKARTE
-
32-Kanal
-
DMX512/1990, DIN56930-2, DMX512-A, ANSI E1-20 DMX RDM
-
32 Schaltausgänge
-
Relais mit Umschaltkontakt, 230V 10A ohmsche Last
-
DMX RDM V1.0 kompatibel, 4 DMX Personalities wählbar
-
Spannungsüberwachung per DMX RDM möglich
-
Speisung: 24 VDC, ca. 700mA
-
24V Netzteil im Lieferumfang
-
Startadressboard 3000P im Lieferumfang enthalten
-
Abmessungen: 300mm x 130mm
